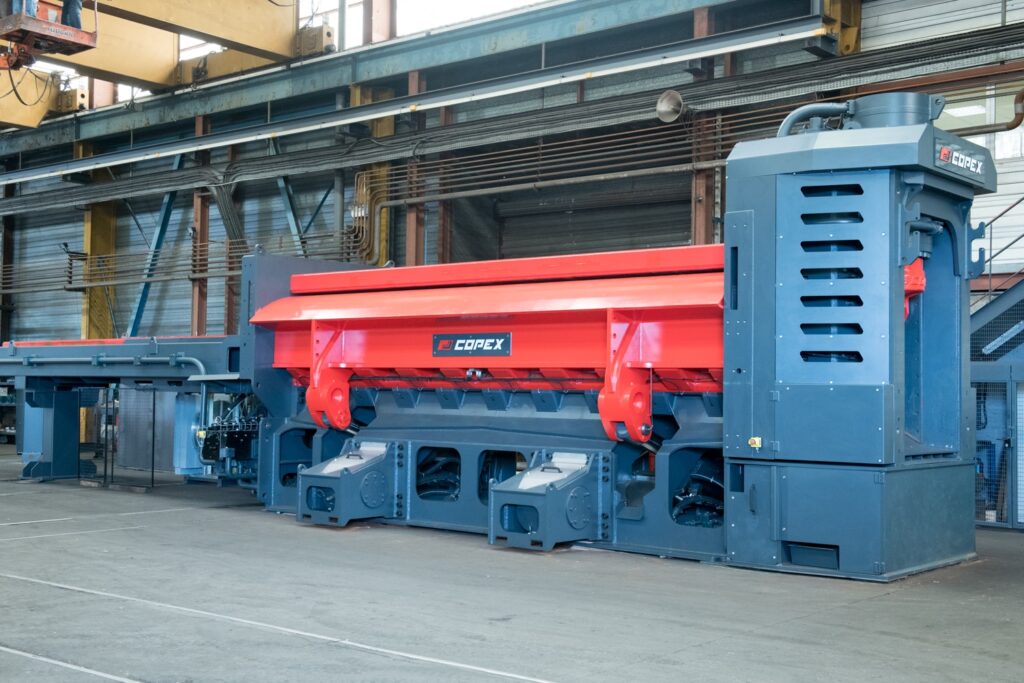

Presses Cisailles à Volets S-Wing

Les nouvelles presses cisailles à volets série lourde S-Wing sont spécialement étudiées pour compresser et cisailler des ferrailles variées, légéres à mi-lourdes

La S-Wing concentre le savoir-faire de Copex pour offrir performance et durabilité :

  • Fiabilité du guidage rallongé de la cisaille
  • Hautes performances de compactage obtenues par les surcourses des volets et les mouvements simultanés
  • Durabilité et longévité grâce à une caisse renforcée et une protection intégrale de la tige du pousseur et des vérins de caisse
  • Facilité d’implantation de la machine par un génie civil simple et économique

Atouts


Bâti de cisaille

Les mouvements simultanés de la cisaille et du presseur permettent d’atteindre des cadences de coupe très élevées.

La version 1000t de force de coupe est équipée d’un casse-rails pour traiter les ferrailles les plus dures.

Le guidage extra-long du coulisseau garantit des performances de coupe constantes malgré une utilisation intensive. La maîtrise du jeu entre les lames contribue à augmenter la durée de vie de la machine et à réduire la consommation énergétique.

Durabilité et longévité

Parfaitement protégée, la tige du vérin pousseur est couverte sur toute sa longueur. Les tôles d’usure du piston pousseur et du fond de caisse sont rainurées, empêchant tout passage de ferraille.

Pour assurer la longévité de la machine, toutes les connexions hydrauliques, les vérins de caisse, le câblage électrique et les éléments sensibles comme les capteurs magnétostrictifs et laser bénéficient d’une protection efficace contre les chocs et la ferraille.

Performances de la caisse à volets

La caisse à volets renforcée permet de traiter les ferrailles légères à mi-lourdes. Elle est recouverte de tôles d’usure anti-abrasion facilement remplaçables.

Afin de réduire les temps de cycle et d’augmenter la puissance de compactage, les volets ont une cinématique spécifique favorisant un enveloppement optimal lors du compactage tandis que les efforts sont maximisés en fin de fermeture de caisse.

L’importante surcourse du volet extérieur réduit l’usure des tôles lors de l’avancée du pousseur, et contribue à améliorer l’efficacité du compactage.

La benne de chargement permet d’augmenter la production en chargeant la ferraille en temps masqué.

Confort d’exploitation

La radiocommande possède un écran grâce auquel l’opérateur peut visualiser d’un coup d’œil l’ensemble des données de fonctionnement.

Un second écran sur l’armoire de commande permet de gérer les données d’exploitation et d’anticiper les opérations de maintenance. Les équipements électriques et hydrauliques logés dans un container insonorisé sont immédiatement accessibles pour les opérations d’entretien.

Hydraulique et électrique en container insonorisé
Benne de chargement et volets avec surcourses enveloppants
Performances de coupe grâce au guidage rallongé du coulisseau

Caractéristiques techniques


S-Wing 800S-Wing 1000
Force de coupe800 t1000 t
Largeur de coupe810 mm910 mm
Force du presseur120 t200 t
Caisse de compression6500 mm7500 mm
Force des volets2 x 400 t2 x 570 t
Puissance électrique355 kW
3 x 110 kW
3 x 110 kW
4 x 110 kW
Puissance diesel650 ch650 ch
Mode paquetsouioui
mode casse railsnonoui
Graissage automatique completouioui
Bridage hydraulique de lamesouioui
Jupe intégrale vérin pousseurouioui
Benne de chargementouioui
Hydraulique en container insonoriséouioui
