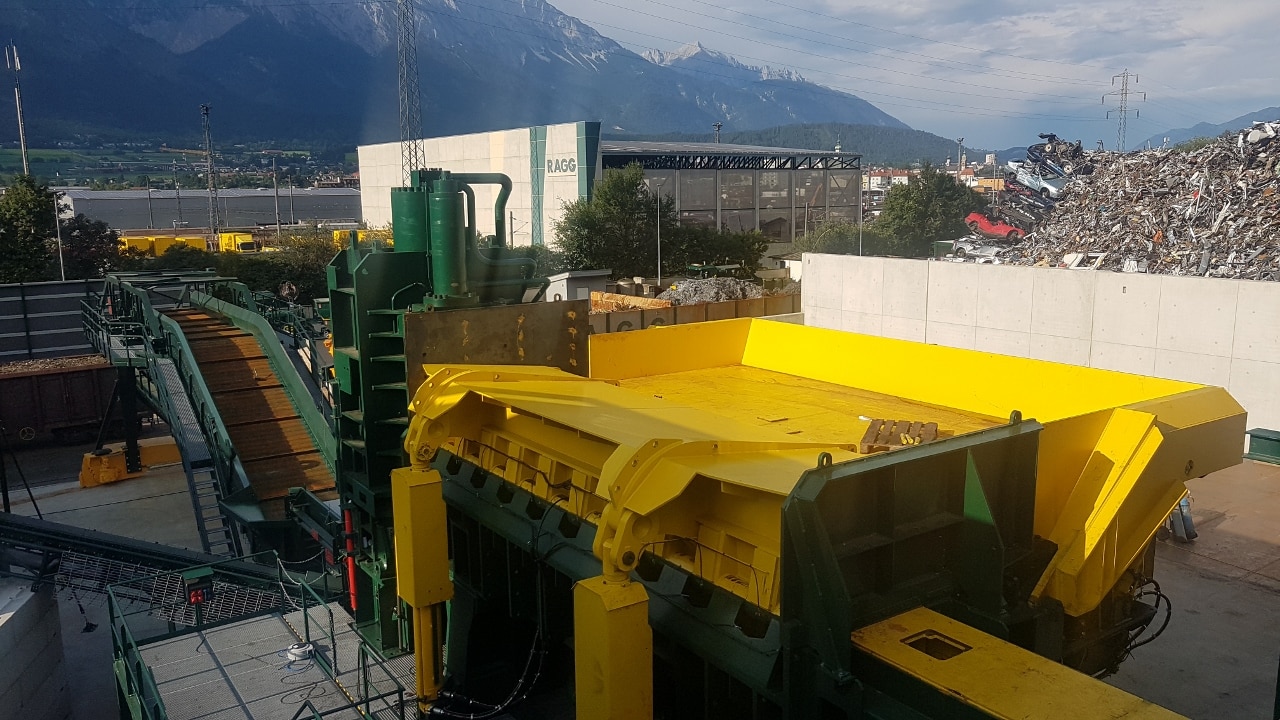

Les presses cisailles à compression latérale LIDEX sont particulièrement adaptées pour cisailler et compacter des ferrailles lourdes et volumineuses.
Ces machines sont idéales pour atteindre des productions très élevées jusqu’à 110 t/h avec de faibles coûts d’exploitation. Elles permettent aussi la production de paquets avec la possibilité d’équiper la machine d’un pousseur de 250t ou 320t pour une densification encore plus importante de la matière.
Cette presse cisaille à compression latérale est à ce jour la seule de sa catégorie à offrir un cycle automatique complet qui comprend le déversement des ferrailles dans la caisse de compression, la fermeture de caisse et le cisaillage.
Cette fonction unique est rendue possible principalement par deux innovations majeures:
- une cinématique innovante pour la benne de chargement qui permet de déverser la ferraille directement dans le couloir pousseur, et de réduire ainsi le nombre de mouvements
- un couvercle de forte amplitude conçu pour exercer une exceptionnelle puissance et efficacité de compactage qui permet de diminuer les temps de cycle.
L’opérateur qui n’est plus mobilisé pour les opérations de compression et de cisaillage se libère du temps pour les autres opérations d’exploitation.
La LIDEX permet de réaliser des gains de productivité de 25%.
Atouts
Cinématique de la benne
La cinématique innovante de la benne avec son axe déporté permet de déverser la ferraille directement dans la zone du pousseur sous le couvercle, et de réduire ainsi le nombre de mouvements. La benne de chargement permet de charger la ferraille même quand la caisse n’est pas encore fermée (en temps masqué) et offre une visibilité impossible à obtenir avec d’autres modes de chargement.
Cycle automatique complet
La LIDEX est la seule machine à proposer un cycle de fermeture de caisse entièrement automatique et extrêmement rapide. L’opérateur qui n’est plus mobilisé pour des opérations de compression et de cisaillage, se libère du temps pour les autres opérations d’exploitation.
Grâce aux spécificités de la benne et du couvercle, deux innovations majeures ayant fait l’objet d’un brevet, le temps de fermeture de caisse est désormais réduit à 20 secondes.
Bâti de cisaille
Le bâti de cisaille atteint une cadence de cisaillage de 7 coupes par minute grâce notamment aux mouvements simultanés de la cisaille et du tasseur. Ainsi, la cisaille et le tasseur montent et descendent en même temps.
Equipée d’un casse-rails, la cisaille traite les ferrailles les plus dures. Un système de valves d’équilibrage hydrauliques régule la descente de la cisaille pour profiter de toute la puissance en maîtrisant parfaitement le mouvement. Lorsqu’il y a rupture brusque de la matière, une contre pression vient compenser la charge propre du coulisseau.
Le guidage très long du coulisseau permet d’optimiser le jeu entre les lames et de garantir des performances de coupe constantes.
Facilité de maintenance et coûts d’entretien optimisés
La machine est livrée avec une plateforme de maintenance parfaitement ergonomique et un outillage spécifique permettant de changer les lames rapidement et en toute sécurité. Grâce au système ingénieux de bridage de la lame inférieure sans vis, le temps nécessaire pour le remplacement des lames est de seulement 2 heures avec 2 opérateurs.
Efficacité énergétique
Les hautes cadences de coupes sont rendues possibles par l’exécution automatique simultanée des mouvements du tasseur, de la cisaille, du transversal, du couvercle et de la benne. La vitesse des mouvements est augmentée grâce au transfert d’huile entre les vérins et l’utilisation de pompes haute pression de nouvelle génération. Tout en réduisant les temps de cycle, les consommations énergétiques sont réduites de 17% par rapport aux anciennes générations de presses cisailles. Le positionnement des pompes en annulation de débit lors de certaines phases de fonctionnement contribue également à l’efficacité énergétique.
Caractéristiques techniques
| LIDEX 1000 | LIDEX 1300 | LIDEX 1500 | LIDEX 1700 | LIDEX 2000 | |
|---|---|---|---|---|---|
| Force de coupe | 1000 t | 1300 t | 1500 t | 1700 t | 2000 t |
| Longueur Caisse de compression | 8000 mm | 8000 mm | 8000 mm 10000 mm | 8000 mm 10000 mm | 10000 mm |
| Largeur caisse de compression | 2000 mm | 2600 mm | 2600 mm | 2600 mm | 2600 mm |
| Largeur de coupe | 800 mm 1000 mm | 1000 mm 1350 mm | 1000 mm 1500 mm | 1000 mm 1500 mm | 1500 mm |
| Groupe Hydraulique | 3 x 110 kW 4 x 110 kW | 5 x 110 kW 6 x 110 kW | 5 x 110 kW 6 x 110 kW | 6 x 110 kW 8 x 110 kW | 8 x 110 kW 10 x 110 kW |
| Production jusqu’à | 45 t/h | 65 t/h | 80 t/h | 100 t/h | 115 t/h |
